产品介绍

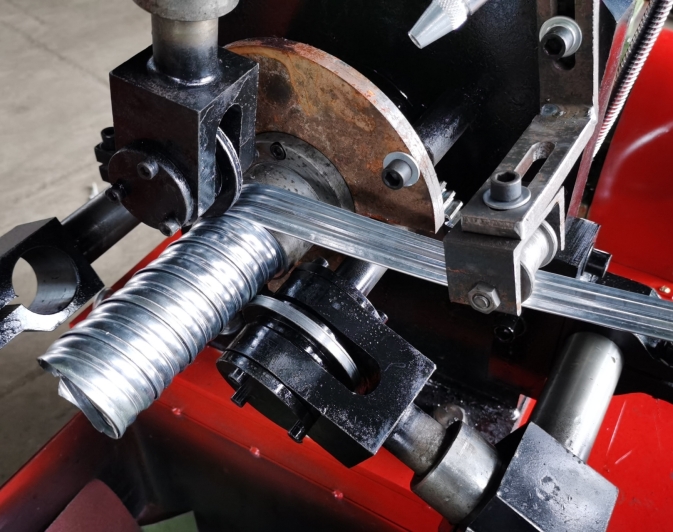

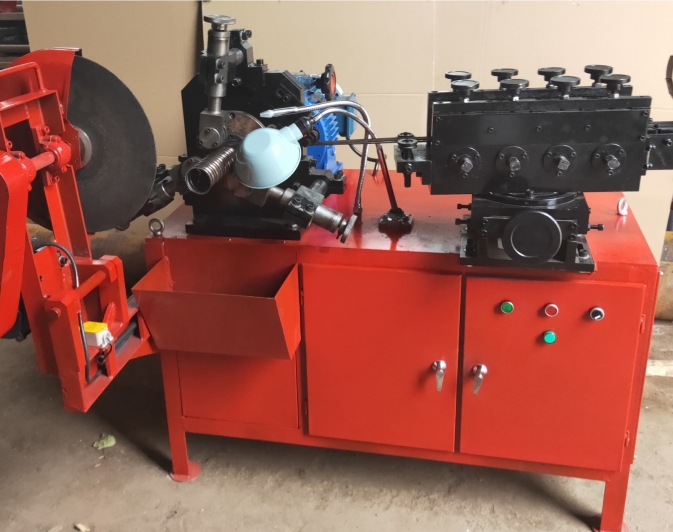

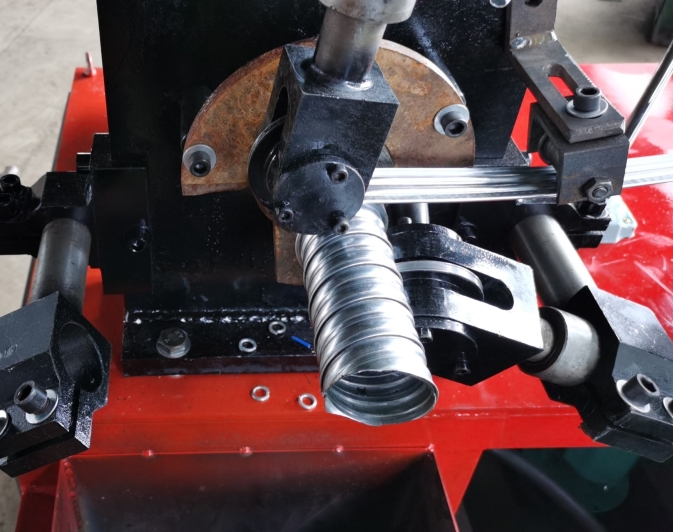

波纹管制管机是生产预应力混凝土预留孔道金属波纹管的设备,采用镀锌或冷轧钢带(黑带)卷制成双波形经咬边扣压而成波纹管。设备体积小、效率高、操作维护简单。可随意更换模具，适合各种型号的波纹管。齿轮传动噪音低，传送稳定。
工作视频
技术参数
波纹管制管机主要技术参数
型号 | YG-135 |
主电机功率 | 4kw |
切割机功率 | 2.2kw |
水泵功率 | 40w |
水箱容量 | 23L |
质量标准 | JG/T3013-94(预应力混凝土用金属螺旋管) |
钢带规格 | 0.23～0.4×36±0.5 |
波纹管螺距 | 26.5~28.5mm |
制管内径 | Ф35～Ф135(标准型) |
重量 | 450kg |
外形尺寸 | 1100×800×1360(长×宽×高) |
波纹管制作规格表
主管规格(mm) | 接头规格(mm) | 搭配齿轮(mm) | 适用钢带厚度 |
Φ35 | Φ39(二扁) | Φ41 | 0.23～0.27 |
Φ40 | Φ43 | Φ46 | 0.23～0.27 |
Φ45(三扁) | Φ48 | Φ51 | 0.23～0.27 |
Φ50(四扁 | Φ50(四扁) | Φ56 | 0.25～0.27 |
Φ55 | Φ58 | Φ61 | 0.25～0.27 |
Φ60 | Φ63(五扁) | Φ66 | 0.25～0.27 |
Φ65 | Φ68 | Φ71 | 0.25～0.27 |
Φ75 | Φ78 | Φ81 | 0.27～0.30 |
Φ80 | Φ83 | Φ86 | 0.27～0.30 |
Φ90 | Φ93 | Φ96 | 0.27～0.30 |
Φ100 | Φ103 | Φ106 | 0.30～0.35 |
Φ110 | Φ113 | Φ116 | 0.30～0.35 |
Φ120 | Φ123 | Φ126 | 0.30～0.35 |
Φ130 | Φ133 | Φ133 | 0.30～0.35 |
产品经理24小时在线，欢迎来电！ 热线电话：138 3710 3643
设备优势
体积小、效率高，维护简单，易学易懂。
可随意更换模具，适合各种型号的波纹管。

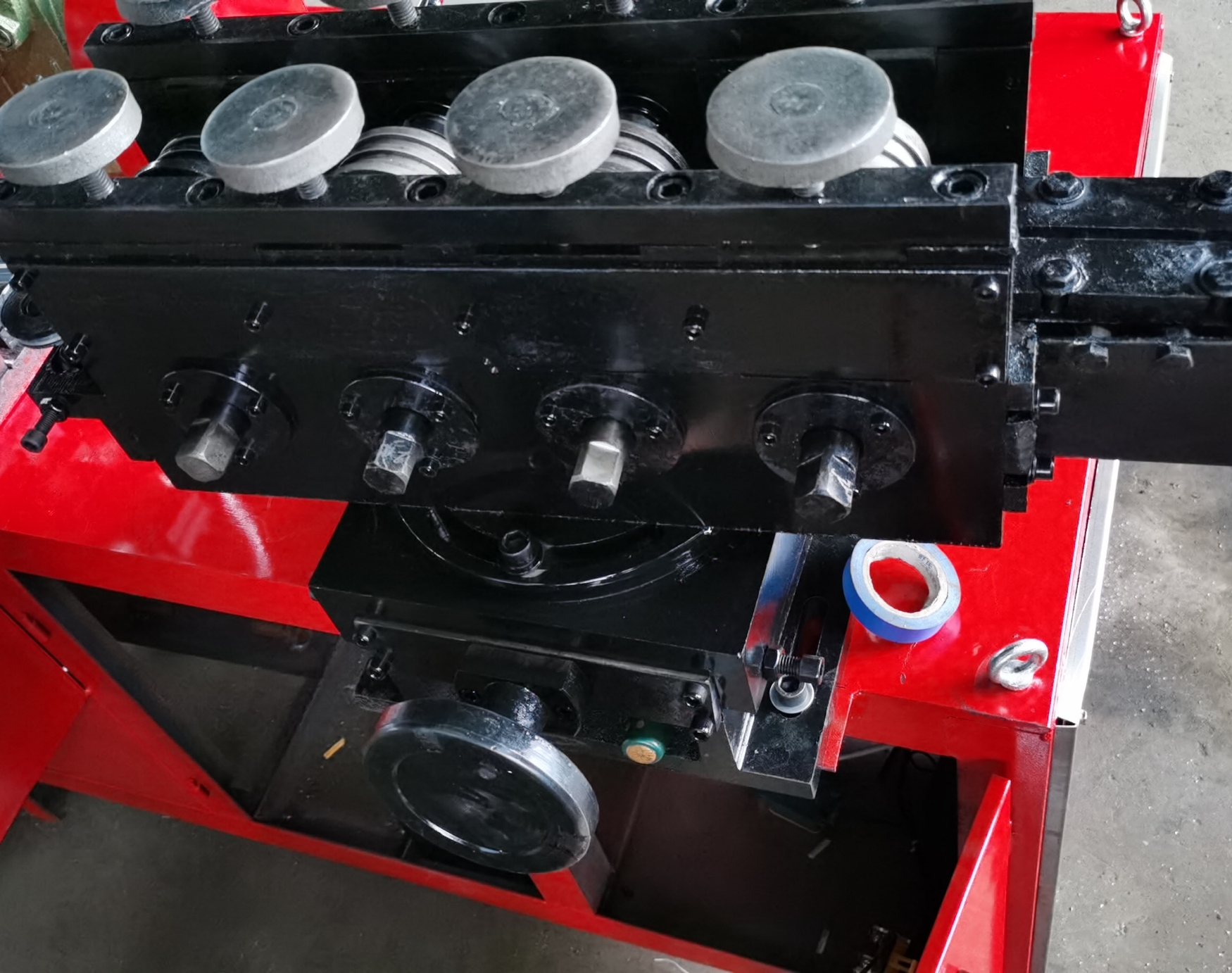

齿轮传动，噪音低，传送稳定。
省料、出管率高,与国内同机型相比,同规格的钢带,产管多。
速度快,无级调速电机,制管速度可达 5000米/日。
省电。加工Ф70mm波纹管，百米耗电0.7度
质量三包,经久耐用，20万米以内不需大修。
企业实力

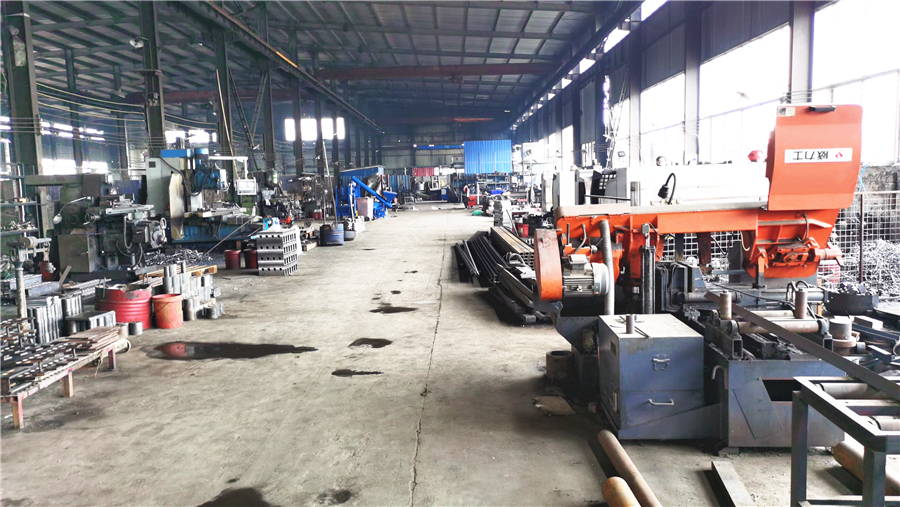

河南豫工机械，17年桥梁预应力设备生产厂家，引进欧美先进技术和生产工艺，生产技术先进，检测设备一流！通过ISO9001国际质量管理体系认证，豫工质造，值得信赖！
